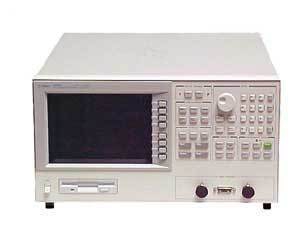

Agilent 4291B
上传作者:2020-05-28 10-41-05 更新时间:handler

安捷伦4291B射频阻抗/材料分析仪提供高精确度和便于测量表面贴装元件和介质/磁性材料的整体解决方案。

基本阻抗精度为+ / - 0.8%。高Q精度有利于低损耗成分分析。内部合成器扫过频率为1 MHz至1.8 GHz的1 mHz的分辨率。1.8米误差小于电缆分析仪连接到测试站,因此您可以扩展您的测试点离分析仪,而不会失去准确性。先进的校准和误差补偿功能消除测量误差的因素夹具,保证高精确性和可重复性在DUT / MUT。

安捷伦4291B还提供了自动电平控制和测试信号的显示器用IBASIC编程; 设备可以以恒定的电压或电流下进行测量。测量与可选的直流偏置(高达40 V和100 mA时)偏置相关的阻抗特性。在按下按钮,内置的等效电路分析功能自动计算五种电路模型的电路常数的值。

安捷伦4291B有两个测量通道; 每个通道可设置为测量单个(例如,Z)或双(例如,Z-θ)阻抗参数。色的TFT分割显示屏可以显示各种动态的痕迹和记忆痕迹(存储在RAM中)。内置的软盘驱动器用于存储程序和在任LIF或MS-DOS格式的测试数据。带有内置IBASIC,您可以控制外部测试设备,如直接从安捷伦4291B的温度室或晶圆探针台。你不需要一个单独的仪器控制器。

安捷伦4291B可方便和先进的材料评估,提高材料评估的质量和效率。它提供的频率范围内,1 MHz至1 GHz,总介电/磁性材料测量解决方案。

四种元件测试夹具(被测件尺寸:0.5毫米至20毫米)

在2路独立的参数选择

直接读出介电常数,导磁率(选项)

两种材料夹具(工作温度:-55deg C到+200摄氏度)

多才多艺的分析(温度,科尔 - 科尔图,弛豫时间)

扫描参数(频率,交流电平,直流偏置电压,温度)的

阻抗参数:| Z |,θ Ž,| Y |,θ 荻,R,X,G,B,C p,C s,L p,L s,R p,R s,D,Q,|Γ| ,θ ý,Γ x,Γ ý

频率特性

工作频率:1 MHz至1.8 GHz的

频率分辨率:1兆赫
