安捷伦86105A

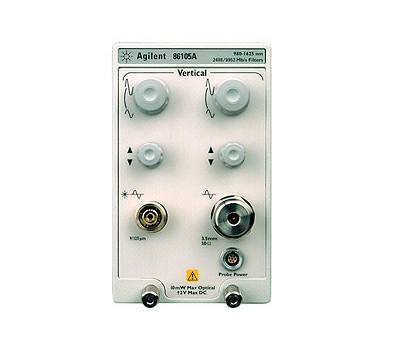

安捷伦/ HP 86105A 20 GHz电/ 20 GHz光插头的模块

安捷伦86105A采用两个测量通道 - 一个光盘，第二电。每个通道都有两个可选择的带宽设置。在12.4 GHz的低带宽模式下，示波器噪声性能是优秀的，而20千兆赫的模式允许对高速信号的更高的保真度。光信道也有一个可切换的滤波器，以产生一个校准的SDH / SONET的参考接收器。的集成的光信道，减小失配损耗变化，通过消除信号扭曲的电缆和连接器相关的外部接收器使用，以便准确地描述光的波形。在1310 nm和1550 nm校准光通道的光功率单位接收光波形和信号的平均功率测量提供准确的显示。进行符合性测试，155，622，2488或9953 Mb / s的切换过滤器可供选择。 （86100A Infiniium DCA示波器的主机使用）

选项：

011 = HMS-10 Connetcor的

012 = FC / PC连接器

013 = DIN连接器

014 = ST连接器

017 = SC连接器

101 = 155 Mb / s的参考接收机滤波器

102 = 622 Mb / s的参考接收机滤波器

103 = 2488 Mb / s的参考接收机滤波器

201 = 622和2488 Mb / s的参考接收机滤波器

202 = 2488和9953 Mb / s的参考接收机滤波器

C24 =前面板外部滤波器端口：1250，2125，2488 Mb / s的外部和2666 Mb / s的内部过滤器

C25 =前面板外部滤波器：1063，1250，2125，2488 Mb / s的外部和9953 Mb / s的内部过滤器

C27 =前面板外部滤波器：155，622，1063，1250，2125，2488 Mb / s的外部和9953 Mb / s的内部过滤器

H08 = STM-8/OC-24（1244 MB /秒）和STM-16/OC-48（2488 MB / s）的SDH / SONET接收机

H30 = 3.125 Gb / s和12.5 Gb / s的参考接收机

H31 = OC-48（2.488 Gb /秒）和3.125 Gb / s的参考接收机

H32 = 3.125 Gb / s和OC-192（9.953 Gb /秒）接收机滤波器

H38 =两个内部过滤器，OC-3和OC-48

H44 =千兆以太网（1250 MB / s）的OC-48（2488 MB / s）的过滤器

H46 =双光纤通道（2125 MB /秒）和OC-48（2488 MB / s）的参考接收机

H94 = OC-192（9.953 Gb /秒）和12.5 Gb / s的参考接收机

UK6 =测试数据的商业校准证书
